MAGNETLINDNING
DIY , GDS
![](Maglindning001.jpg)

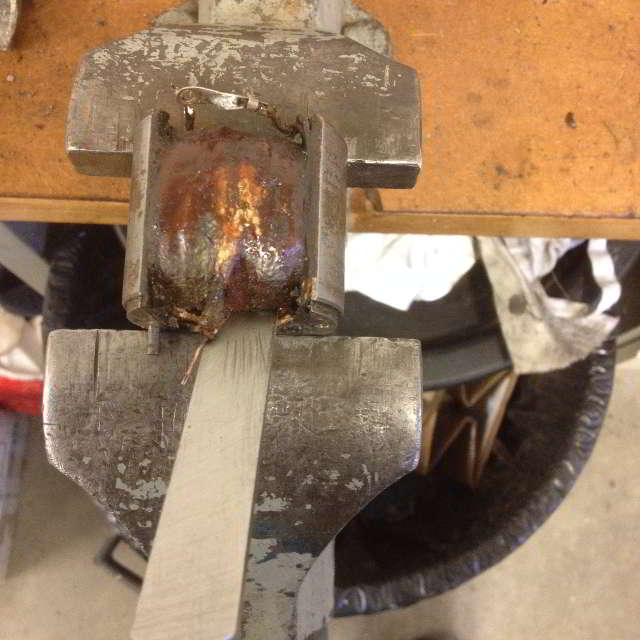

Den gamla lindningen huggs bort med stämjärn,
![](Maglindning002.jpg)

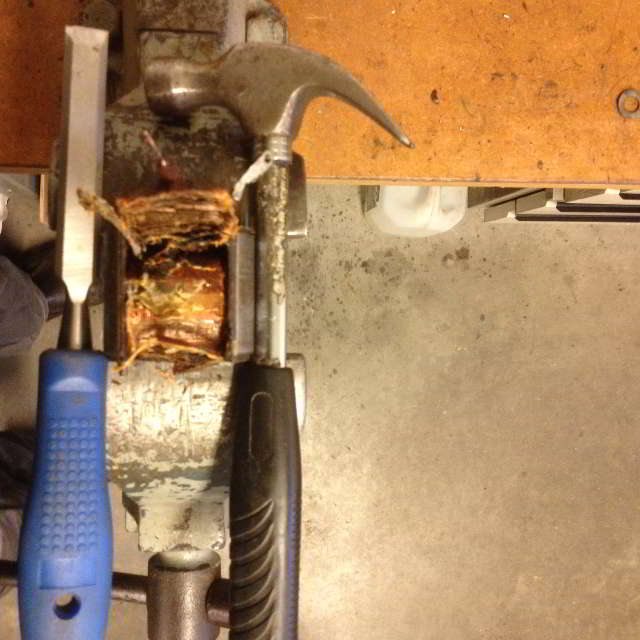

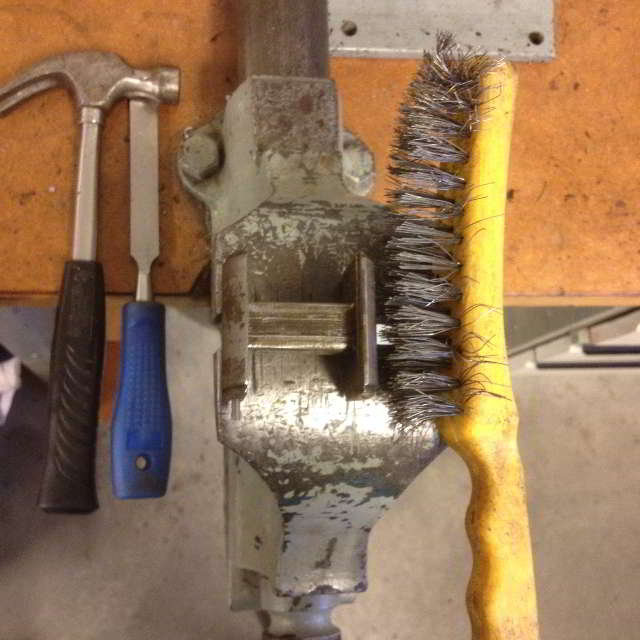

efter detta moment finns ingen återvändo.
![](Maglindning003.jpg)
Ankaret rensas och rengörs med stålborste.
![](Maglindning004.jpg)

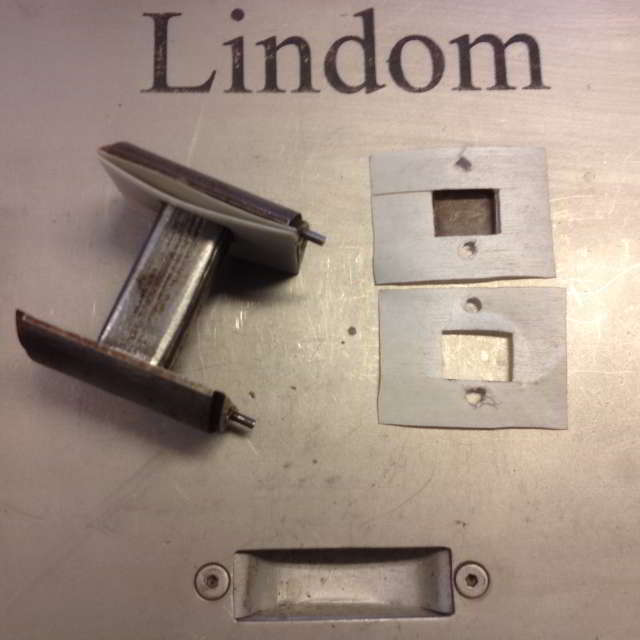

Ny gavelisolering klipps till
![](Maglindning005.jpg)

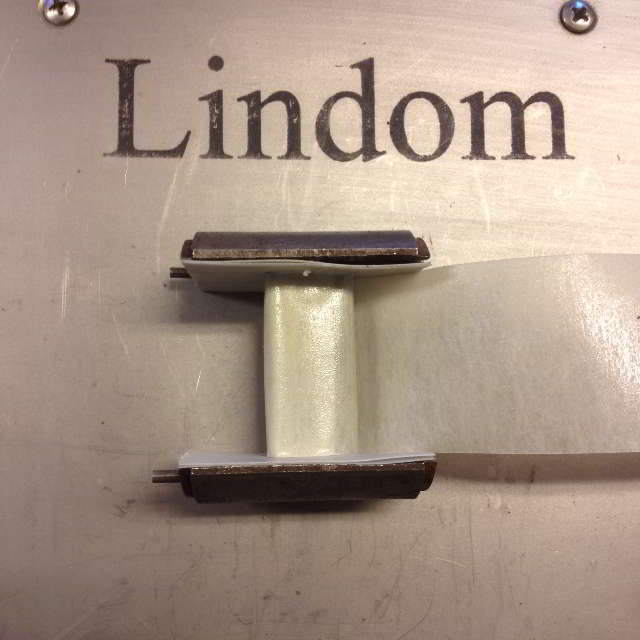

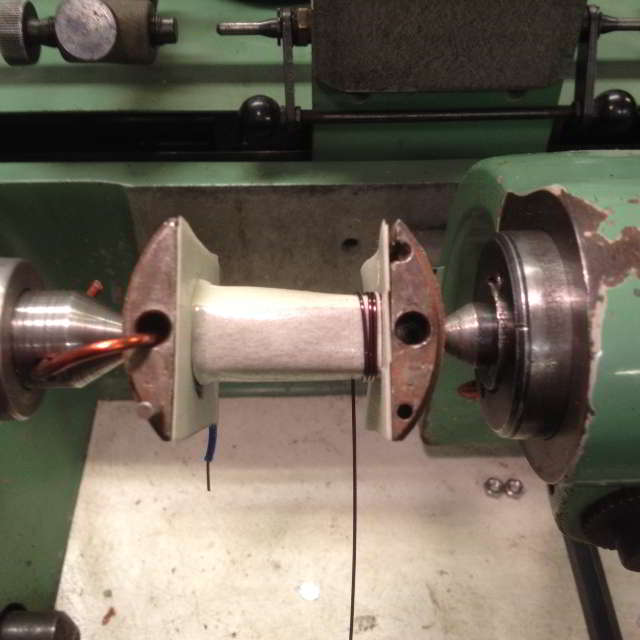

och två varv isolering lindas på.
![](Maglindning006.jpg)

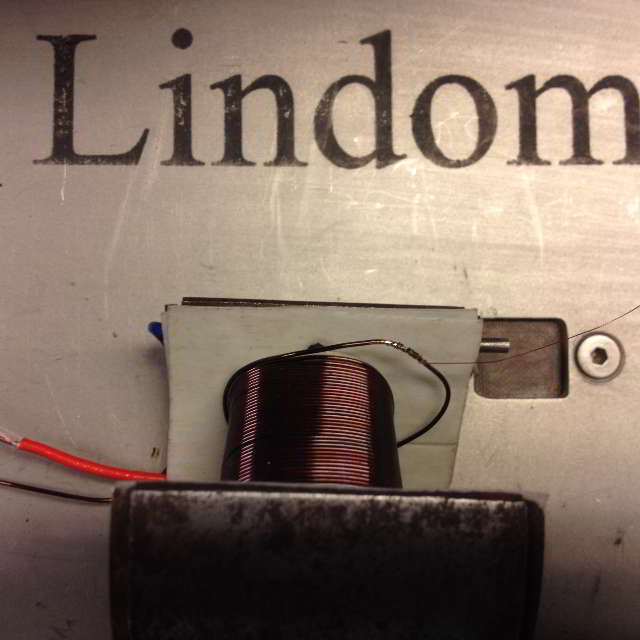

Primärlindningens första varv lindas
![](Maglindning007.jpg)
och sekundärlindningens första varv fästs vid primärlindningens sista.
![](Maglindning008.jpg)

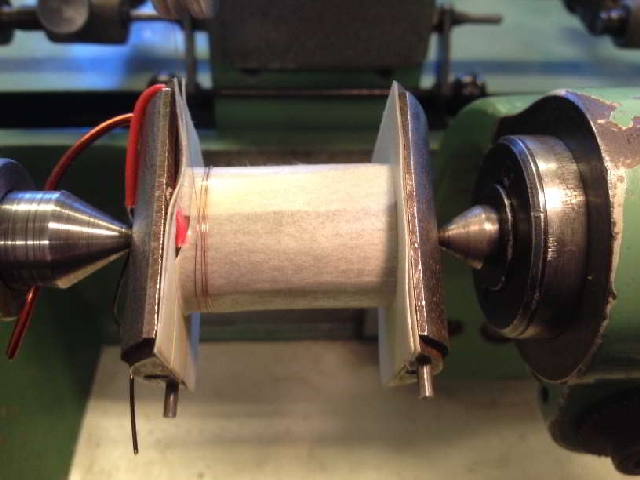

Sekundärlindningens första varv lindas
![](Maglindning009.jpg)

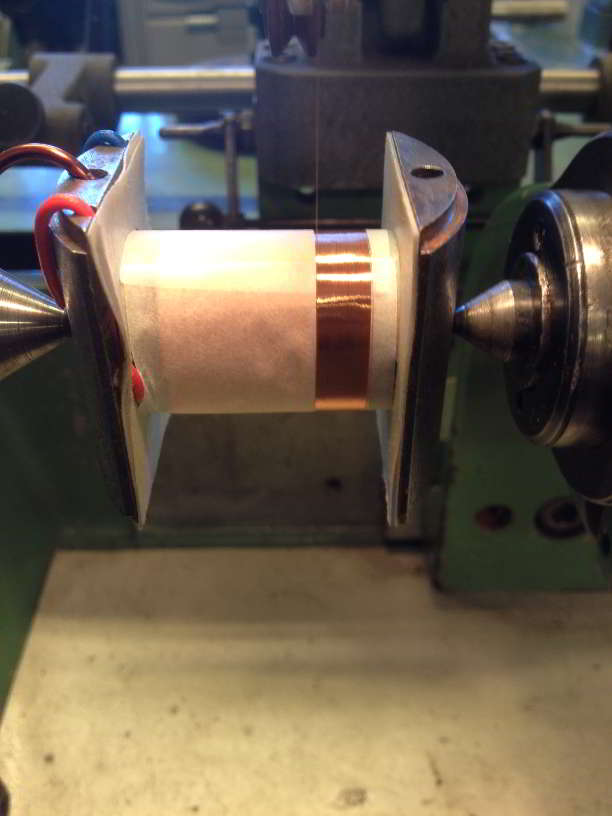

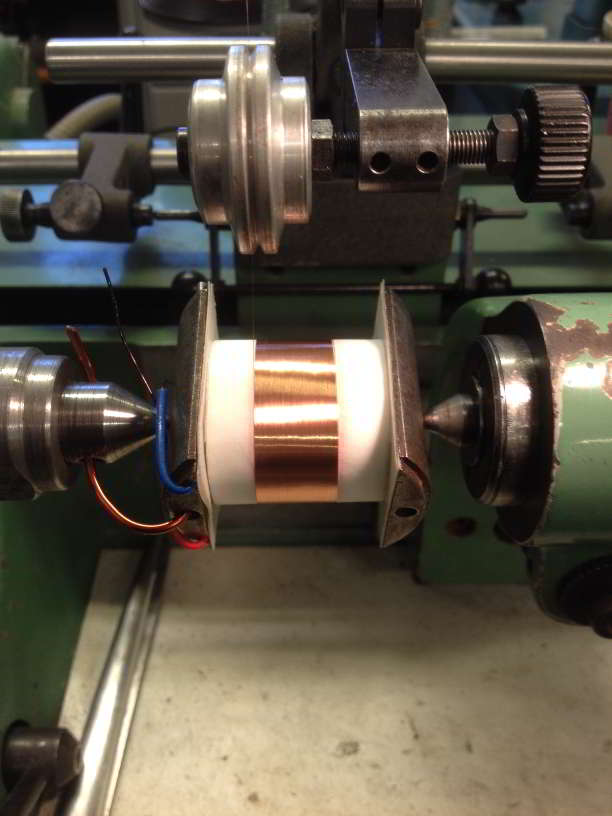

och ser ut så här vid 4000 varv.
![](Maglindning010.jpg)

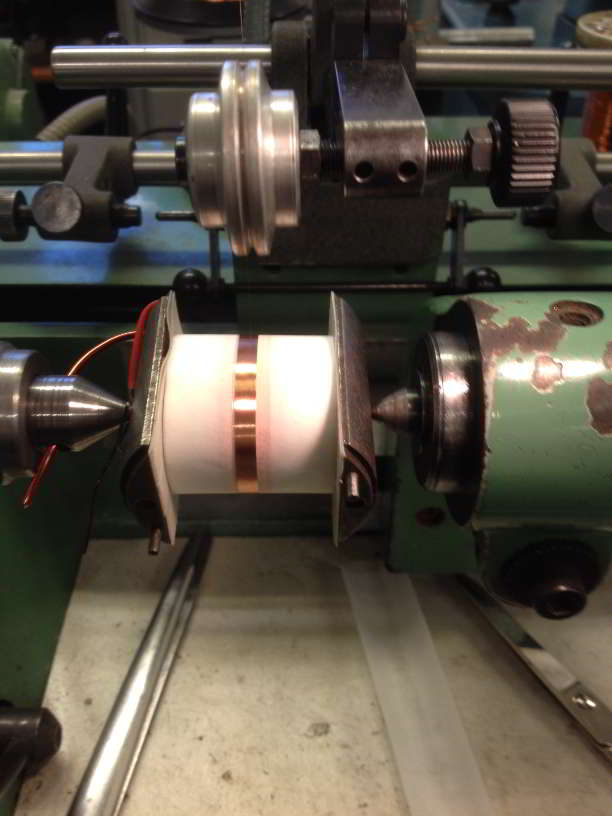

Efter 8000 varv syns ökningen av avståndet till gavlarna tydligt
![](Maglindning011.jpg)

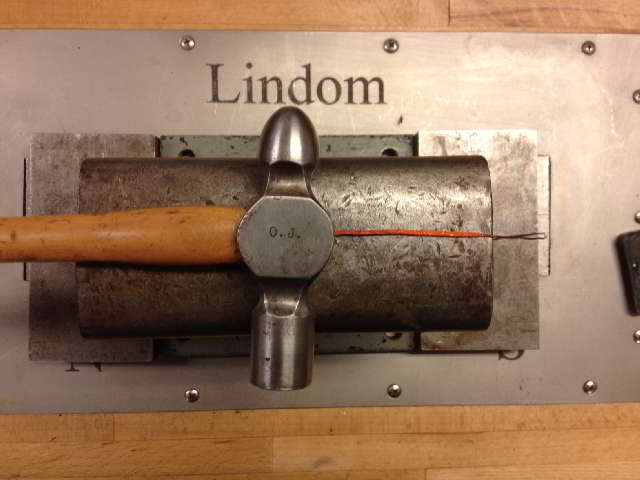

och vid 11500 lindas endast ett smalt område på spolens mitt.
![](Maglindning012.jpg)

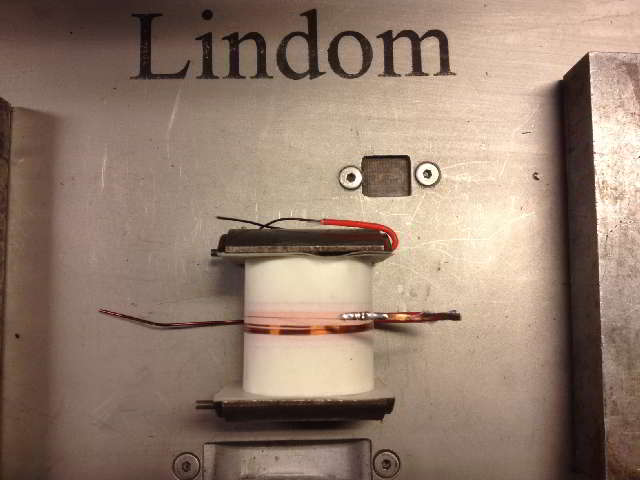

Högspänningsutgången formas med hammare
![](Maglindning013.jpg)
och löds fast vid sekundärspolens sista varv.
![](Maglindning014.jpg)

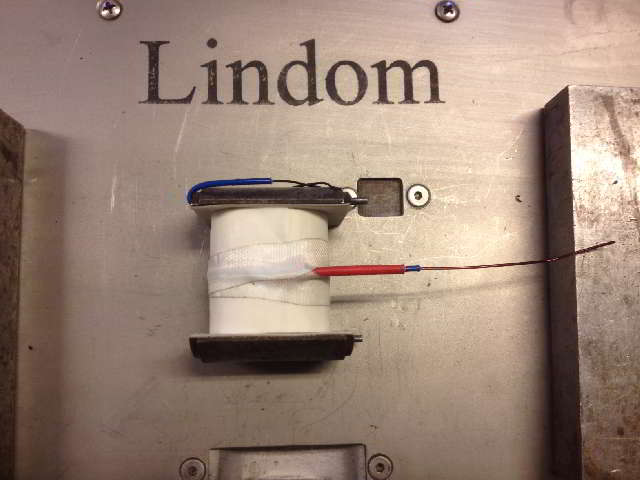

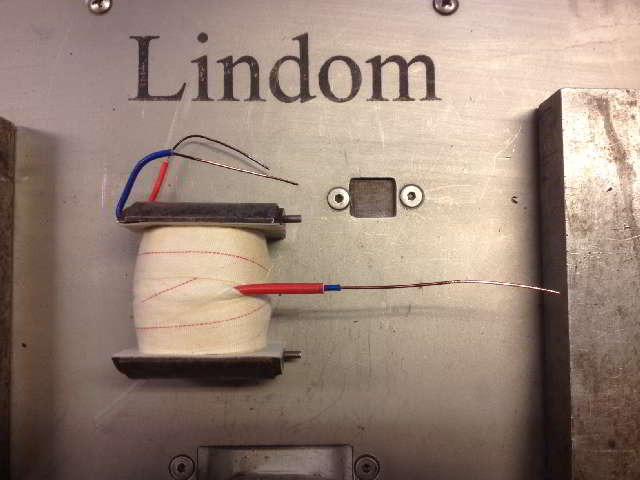

Högspänningsutgången fästs med glasfibertape
![](Maglindning015.jpg)
och hela spolen lindas med bomullsband.
![](Maglindning016.jpg)

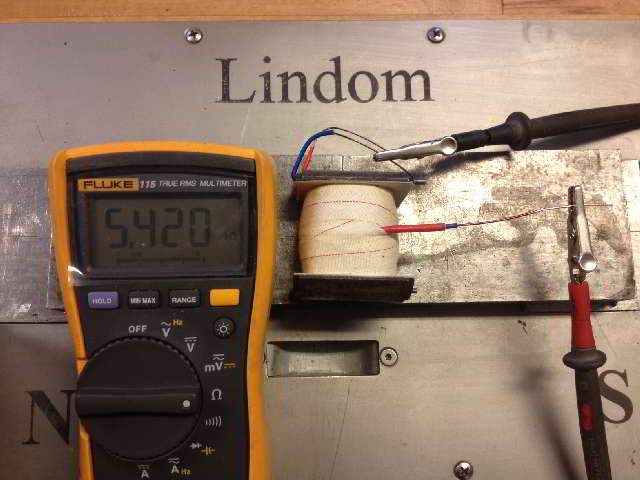

Slutkontroll av sekundärlindningen
![](Maglindning017.jpg)

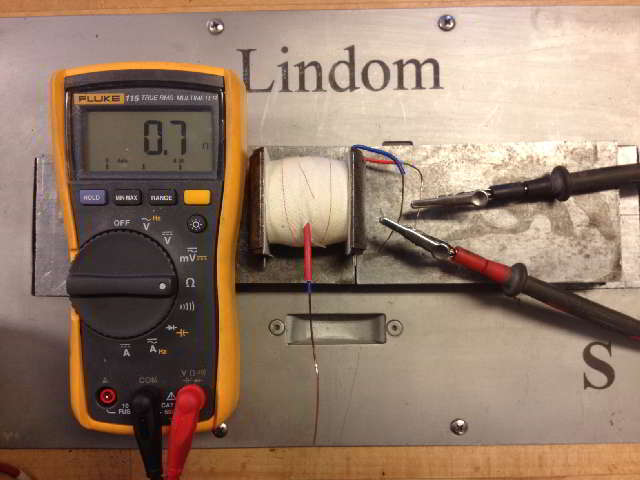

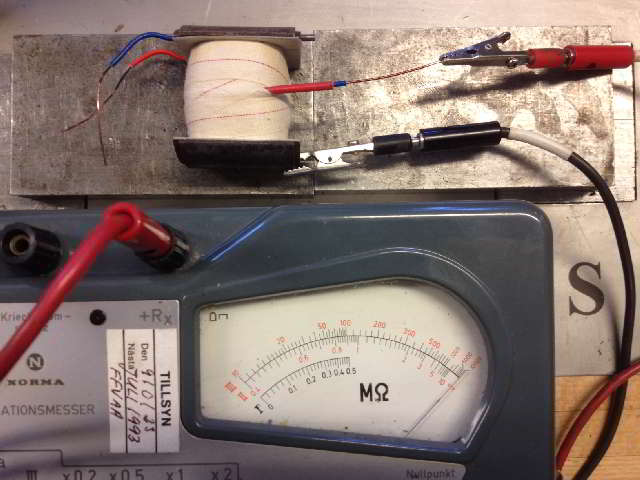

och av primärlindningen.
![](Maglindning018.jpg)
En sista kontroll av isolationsvärdet, ca. 7000 MegOhm!
Nu är spolen klar för vakuumimpregnering och ugnshärdning.
För ytterligare vägledning, se Vakuumlackering
