LUCAS MS1 1931 med 12V generator.

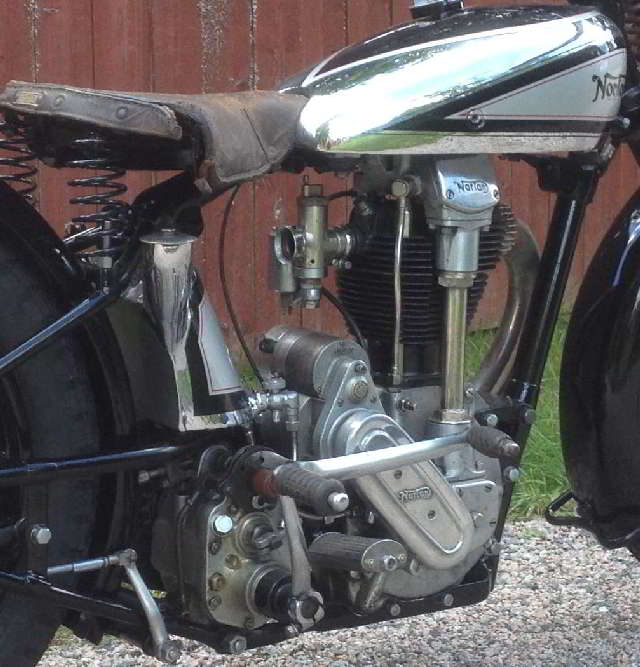

Under trettiotalet utrustades många motorcyklar med Lucas MS1 "magdyno".

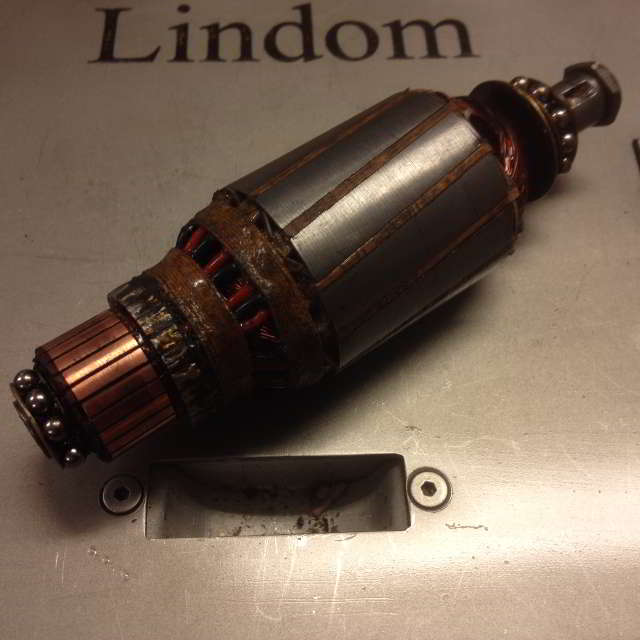

Med dubbla antalet varv i lindningarna ger generatorn 12V.

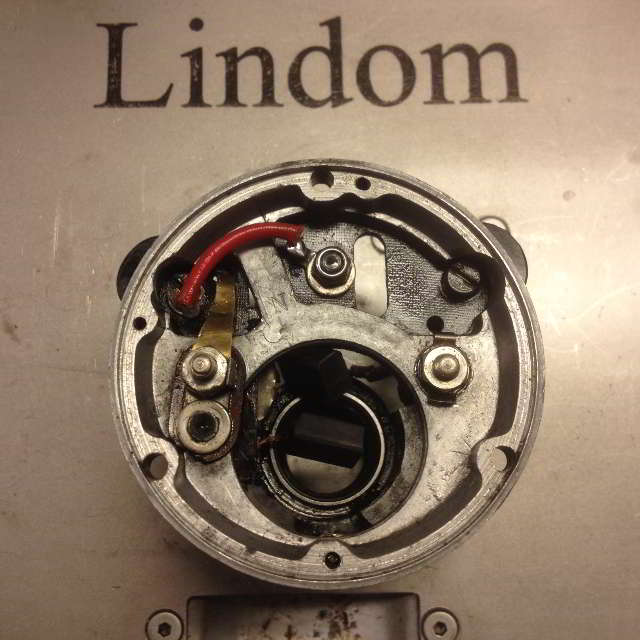

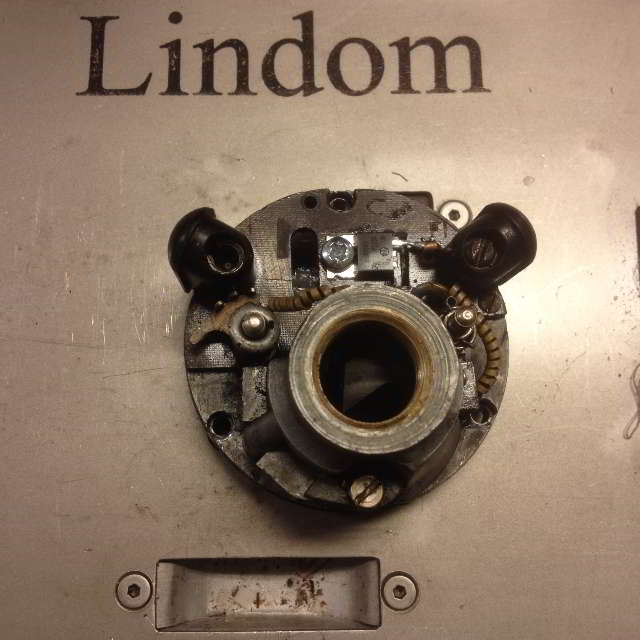

En elektronisk "cut out" i form av en diod monterades.
Terminalen till "half charge resistans" förvandlades till batteri +.

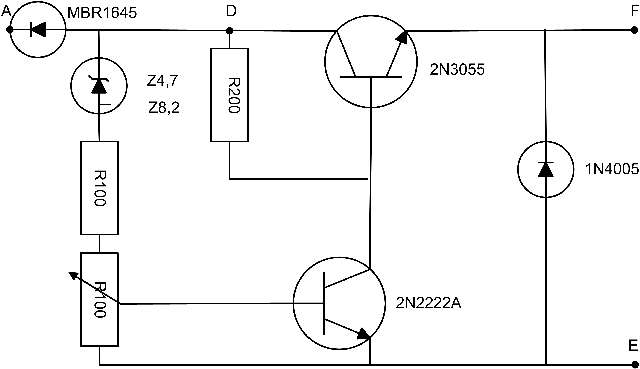

En elektroniskt laddningsregulator konstruerades.

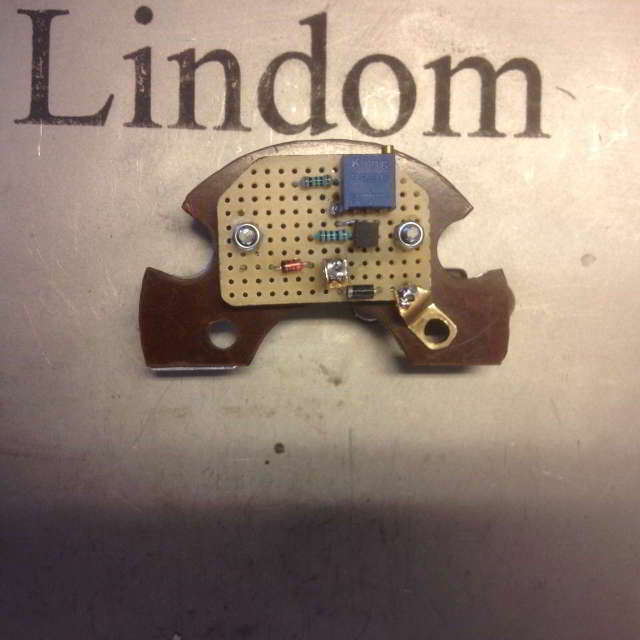

Enklast möjliga konstruktion, endast sju komponenter.

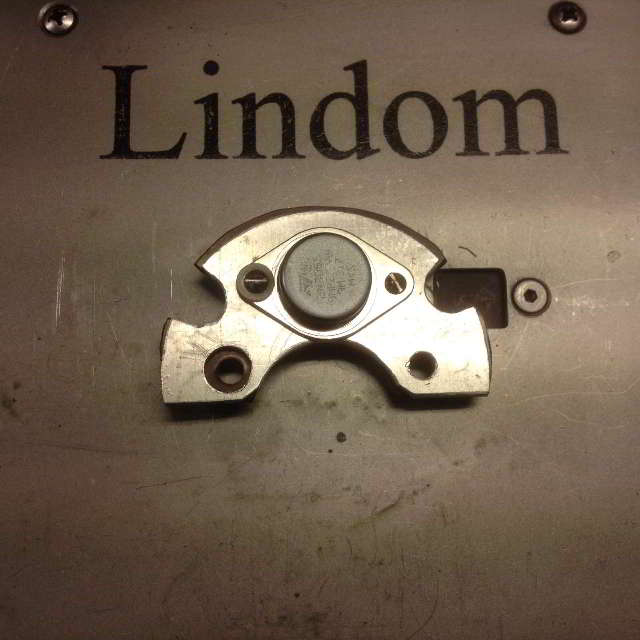

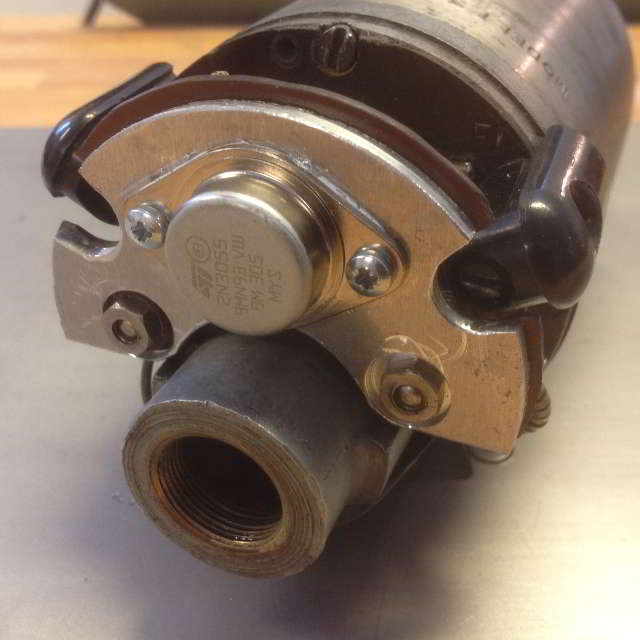

Monterad på kylplåt.

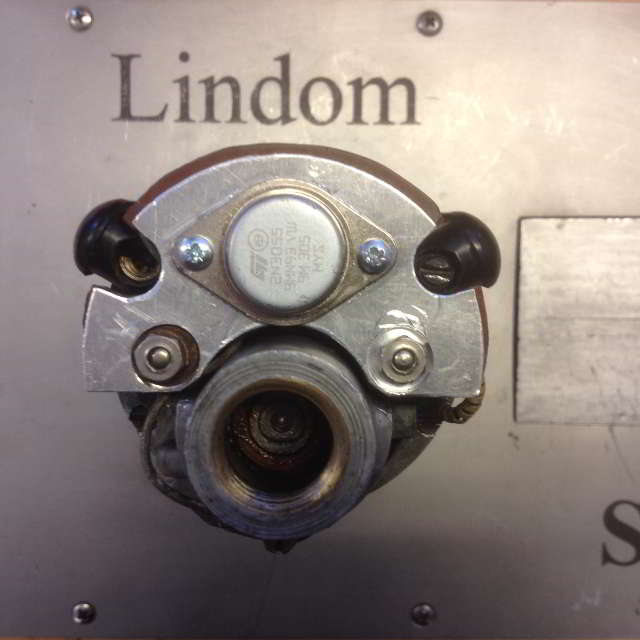

Skruvad direkt på kolhållarnas anslutningar.
På plats!

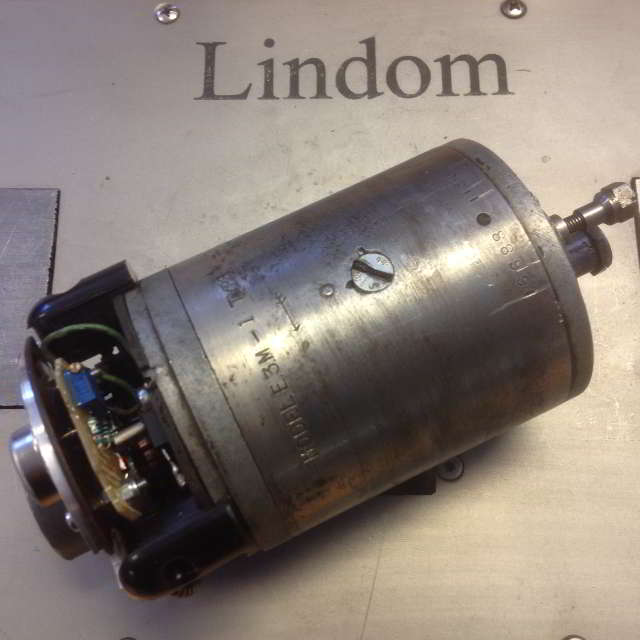

Klar för provkörning.
DIY , GDS
Exempel: Lindning av ett Lucas
generatorankare med tolv spår och tolv lameller.

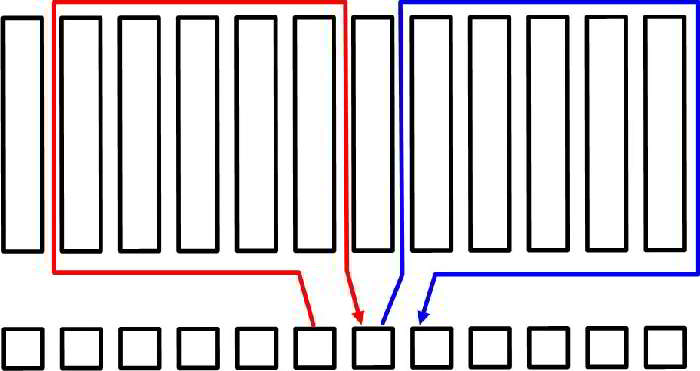

Om ankarets 12 spår "rullas ut" på ett plan tillsammans med

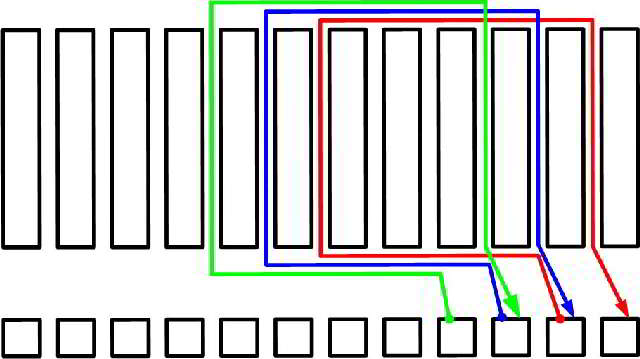

kollektorns tolv lameller, kan det illustreras med följande bild.
Den gröna, blåa och röda slingan representerar det antal lindningsvarv
som behövs för den valda generatormodellen 13, 18, 26 eller 36 varv.
Det går att linda alla härvorna i enkel följd men resultatet blir att
den sist lindade härvan blir onödigt klumpig och orsakar obalans.
Lösningen kallas balanslindning och innebär att lindningen av ankarets härvor påbörjas
på två ställen motstående varandra. Resultatet blir en kompakt och symmetrisk lindning.
Lindningen blir med denna metod bättre balanserad och dessutom vackrare.
Funktion och skönhet i förening, som det bör vara!

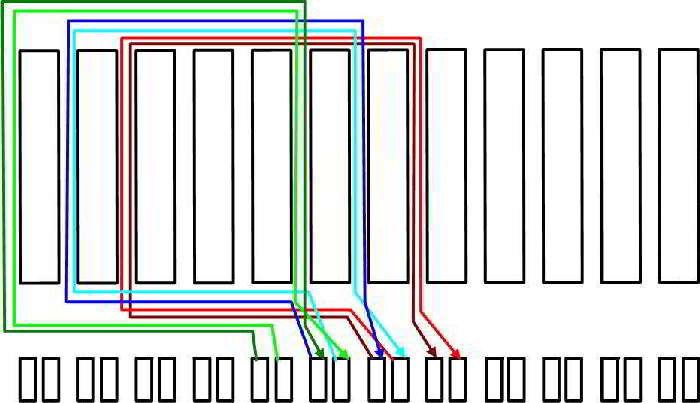

Den som vill linda med "dubbelhärvor" och 24 kollektorlameller kan pröva följande schema
Det blir fyrtioåtta trådändar som skall ner i rätt lamell, många att hålla rätt på!
LINDNINGSDATA
LUCAS E3M, E3H och E3HM
6V Ankare: 18 varv 0,7 tråd i varje härva
6V Fält: 370 varv 0,65 tråd = 3,2 Ohm
12V Ankare: 36 varv 1 x 0,56 tråd i varje härva, kollektor med 12 lameller
12V Ankare: 18 varv 2 x 0,56 tråd i varje härva, kollektor med 24 lameller
12V Fältlindning: 530 varv 0,56 tråd = 6,4 Ohm
LUCAS E3L med varianter
6V Ankare: 13 varv 0,8 tråd i varje härva, kollektor med 12 lameller
6V Ankare: 7 varv 2 x 0,75 tråd i varje härva, kollektor med 24 lameller
6V Fält: 310 varv 0,7 tråd = 2,8 Ohm
12V Ankare: 26 varv 1 x 0,56 tråd i varje härva, kollektor med 12 lameller
12V Ankare: 14 varv 2 x 0,56 tråd i varje härva, kollektor med 24 lameller
12V Fältlindning: 550 varv 0,5 tråd = 6,2 Ohm
För ytterligare vägledning, se också under rubriken Generatorlindning
